Τσιμούχες – Ασφάλειες

ΤσιμούχεςΤσιμούχες

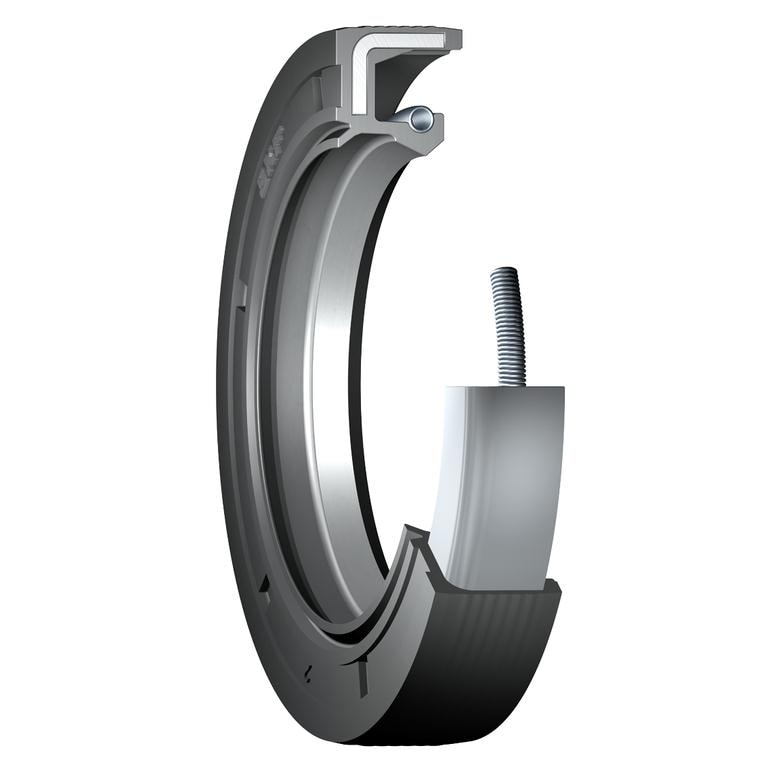

Λύσεις στεγανοποίησης προσαρμοσμένες για την απόδοση του συστήματός σας. Οι τσιμούχες περιστροφής ή λαδιού ( oil seals) επιτυγχάνουν αξιόπιστη στεγάνωση σε όλους τους περιστρεφόμενους άξονες επιδεικνύοντας υψηλή αξιοπιστία, ευελιξία και αντοχή κάτω από διάφορες συνθήκες. Διατίθενται σε μεγάλη ποικιλία υλικών και τύπων ανάλογα την ταχύτητα περιστροφής του άξονα, την πίεση, την θερμοκρασία, το είδος του προς στεγάνωση μέσου κ.λ.π. και βρίσκουν χρήση σε διάφορους τομείς και εφαρμογές της βιομηχανίας και σε μηχανήματα όπως: συμπιεστές, αντλίες, κινητήρες κ.α.

SKF-SPEEDI-SLEEVE_on-shaft-with-seals_0_0_522_210

Οι τσιμούχες παίζουν καθοριστικό ρόλο στην απόδοση ενός συστήματος. Η διάρκεια ζωής και η αξιοπιστία ενός εξαρτήματος που από πολλούς θεωρείται απλό μπορεί να κάνει τη διαφορά για τα προϊόντα και τις εργασίες σας.

Πληροφορίες προϊόντων
Λάβετε υπόψη σας ότι με τους παρακάτω συνδέσμους μπορείτε να μεταβείτε σε πληροφορίες οι οποίες διατίθενται μόνο στην Αγγλική γλώσσα.

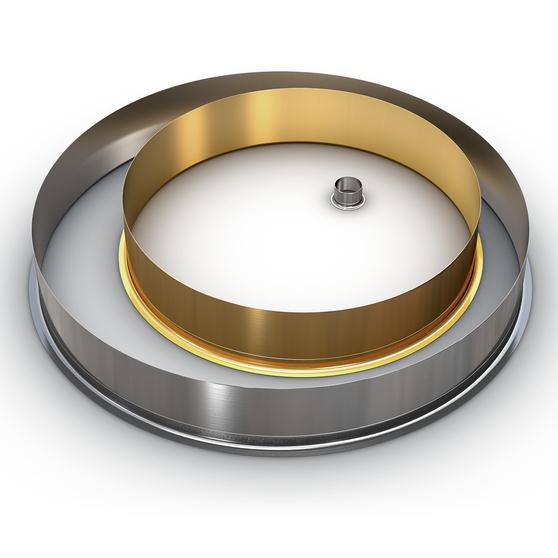

Speedi-Sleeve    SKF SPEEDI-SLEEVE

Αυτός ο λεπτός δακτύλιος πάχους μόλις 0,28 mm που αναπτύχθηκε από την SKF είναι ιδανικός για την αντιμετώπιση φθορών στον άξονα. Απλώς τοποθετώντας το Speedi-Sleeve πάνω στην περιοχή που έχει υποστεί φθορά παρέχει μια επιφάνεια βελτιστοποιημένη για την λειτουργία τσιμουχών περιστροφής.

Η νέα γενιά του SKF SPEEDI-SLEEVE είναι σχεδιασμένη για την περαιτέρω βελτίωση της συνολικής απόδοσης των συστημάτων στεγανοποίησης.

Διαβάστε περισσότερα…




Ασφάλειες άξονα – οπής – Ωμέγα

  • Ασφάλειες άξονα κατά DIN 471





d1 = φ άξονα (mm) 4 5 6 7 8 9 10 11 12 13 14 15 16 17
s (mm) 0,4 0,6 0,7 0,8 0,8 1 1 1 1 1 1 1 1 1
d3= φ εσωτερ. (mm) 3,7 4,7 5,6 6,5 7,4 8,4 9,3 10 11 12 13 14 15 16
d2 (mm) 3,8 4,8 5,7 6,7 7,6 8,6 9,6 11 12 12 13 14 15 16
m (mm) 0,5 0,7 0,8 0,9 0,9 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1 1,1

d1 = φ άξονα (mm) 18 19 20 21 22 23 24 25 26 27 28 29 30 31
s (mm) 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,5 1,5 1,5 1,5
d3= φ εσωτερ. (mm) 17 18 19 20 21 22 22 23 24 25 26 27 28 29
d2 (mm) 17 18 19 20 21 22 23 24 25 26 27 28 29 29
m (mm) 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,6 1,6 1,6 1,6

d1 = φ άξονα (mm) 32 33 34 35 36 37 38 39 40 42 44 45 46 47
s (mm) 1,5 1,5 1,5 1,5 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8 1,8
d3= φ εσωτερ. (mm) 30 31 32 32 33 34 35 36 37 39 41 42 43 44
d2 (mm) 30 31 32 33 34 35 36 37 38 40 42 43 44 45
m (mm) 1,6 1,6 1,6 1,6 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9 1,9

d1 = φ άξονα (mm) 48 50 52 54 55 56 57 58 60 62 65 67 68 70
s (mm) 1,8 2 2 2 2 2 2 2 2 2 2,5 2,5 2,5 2,5
d3= φ εσωτερ. (mm) 45 46 48 50 51 52 53 54 56 58 61 63 64 66
a max (mm) 6,9 6,9 7 7,1 7,2 7,3 7,3 7,3 7,4 7,5 7,8 7,9 8 8,1
b (mm) 5 5,1 5,2 5,3 5,4 5,5 5,5 5,6 5,8 6 6,3 6,4 6,5 6,6
d2 (mm) 46 47 49 51 52 53 54 55 57 59 62 64 65 67
m (mm) 1,9 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2,7 2,7 2,7

d1 = φ άξονα (mm) 72 75 78 80 82 85 87 88 90 95 100 105 110 115
s (mm) 2,5 2,5 2,5 2,5 2,5 3 3 3 3 3 3 4 4 4
d3= φ εσωτερ. (mm) 68 71 74 75 77 80 82 83 85 90 95 98 103 108
d2 (mm) 69 72 75 77 79 82 84 85 87 92 97 101 106 111
m (mm) 2,7 2,7 2,7 2,7 2,7 3,2 3,2 3,2 3,2 3,2 3,2 4,2 4,2 4,2

d1 = φ άξονα (mm) 120 125 130 135 140 145 150 155 160 170 180 190 200
s (mm) 4 4 4 4 4 4 4 4 4 4 4 4 4
d3= φ εσωτερ. (mm) 113 118 123 128 133 138 142 146 151 161 171 181 191
d2 (mm) 116 121 126 131 136 141 145 150 155 165 175 185 195
m (mm) 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2 4,2

Ανοίξτε το κατάλογο της Beneri



  • Ασφάλειες οπής κατά DIN 472



 Ανοίξτε τον κατάλογο της Beneri



  • Ασφάλειες Ωμέγα κατά DIN 6799
d1 d2 max. s Tol. d3 d4 m Tol.
από έως Tol. h11
0.8 2.25 0.2 ±0.02 1 1.4 0.8 0.24
0 0.4
1.2 3.25 0.3 1.4 2 1.2 0.34 0.6
1.5 4.25 0.4 2 2.5 1.5 0.44 0.8
1.9 4.8 0.5 2.5 3 1.9 0.54 +0.05
0 1
2.3 6.3 0.6 3 4 2.3 0.64 1
3.2 7.3 0.6 4 5 3.2 0.64 1
4 9.3 0.7 5 7 4 0.74 1.2
5 11.3 0.7 6 8 5 0.74 1.2
6 12.3 0.7 7 9 6 0.74 1.2
7 14.3 0.9 ±0.03 8 11 7 0.94
8 16.3 1 9 12 8 1.05 +0.08
0 1.8
9 18.8 1.1 10 14 9 1.15 2
10 20.4 1.2 11 15 10 1.25 2
12 23.4 1.3 13 18 12 1.35 2.5
15 29.4 1.5 16 24 15 1.55 3
19 37.6 1.75 20 31 19 1.8 3.5
24 44.6 2 25 38 24 2.05 4
30 52.6 2.5 32 42 30 2.55 4.5

Ανοίξτε τον κατάλογο της Beneri
